CAXA CAD电子图板最新版  v24.1.0.17944官方正式版

　　CAXA CAD电子图板2024SP1

　　2024SP1版本包括多项新增功能和改进：

　　1、支持多图幅绘图

　　在一个图纸空间中，支持多个图纸幅面并存绘图。不同图幅内的注释性对象、图幅对象均可使用不同的图纸比例。极大提高多图幅应用模式下的绘图效率。

　　2、增加编组功能

　　将多个对象创建为一个组对象，选中任意一个组内对象即选中了该编组中的所有对象，并可以像处理单个对象那样移动、复制、旋转和修改特性等操作，提高同类对象的拾取和编辑效率。

　　3、DWG文件打开性能提升

　　针对样条、填充、椭圆、圆弧、多段线、外部引用、文字等对象进行专项优化，提高包含这些对象的DWG文件打开速度。

　　4、提升大图捕捉体验

　　优化较多对象时，鼠标对特征点的捕捉效率，使捕捉和预显的体验更流畅。

　　5、多段线显示优化

　　选中多段线，鼠标点击特性栏中的当前顶点时，界面会在当前顶点显示X，以快速定位顶点位置

　　6、增加块打散功能

　　支持将多级嵌套块一步打散为普通非块对象，提升嵌套块的分解操作效率。

　　7、曲线阵列功能优化

　　使用曲线阵列命令时，支持通过立即菜单设置“保留源对象”或“删除原对象”。

　　8、圆弧及椭圆弧功能优化

　　绘制圆弧、椭圆弧时，新增支持按住Ctrl键可切换弧线反向。

　　9、云线功能增强

　　云线功能增加矩形、多边形方式直接绘制，并增加了转换功能，可直线、多段线、圆、圆弧等其他图像对象转换为云线。

　　10、多段线合并功能优化

　　编辑多段线时，支持将选中的所有首尾相连的曲线分别合并成完整的多段线，提高复杂图形的合并效率。

　　11、点、样条功能增强

　　绘制点、样条时，均支持从剪切板或文件中输入数据。

　　12、增加重新创建边界功能

　　双击编辑剖面线、渐变色、填充对象时，支持为这些对象重新创建可以关联的边界。

　　13、支持中心线自动分层

　　支持将中心线按自动分层设置生成到所选的图层，包括绘制孔轴、圆、矩形、多段线等对象生成中心线，或已有对象添加中心线。

　　14、粗糙度标准更新

　　增加对GBT131-2006的支持，并支持通过标准管理切换当前标准

　　15、旋转符号标注增强

　　旋转符号字高之前跟随当前风格，现支持单独设置

　　16、文字功能增强

　　编辑文字时，从剪切板粘贴到当前光标位置时，右键菜单支持粘贴为纯文本，使用光标位置当前的文字参数。

　　此外，编辑属性定义、填写标题栏的文字时，优化了文字编辑器的位置，所见即所得。

　　17、增加属性定义分解功能

　　块内属性定义填写了内容，使用“分解属性为文字”分解块，可直接将该内容分解为普通文字。

　　18、拆分序号功能优化

　　通过立即菜单选项，能够选项单独拆分出选中序号。

　　19、明细表功能增强

　　填写明细表时，可选中任一列进行排序，选中任一行进行上移、下移，相关单元格的内容跟随调整。

　　也可通过“序号重排”将序号一列重新按照1、2、3…的顺序排序，其他列内容不变。

　　20、明细表输出功能增强

　　增加选项控制是否输出隐藏的明细表项。

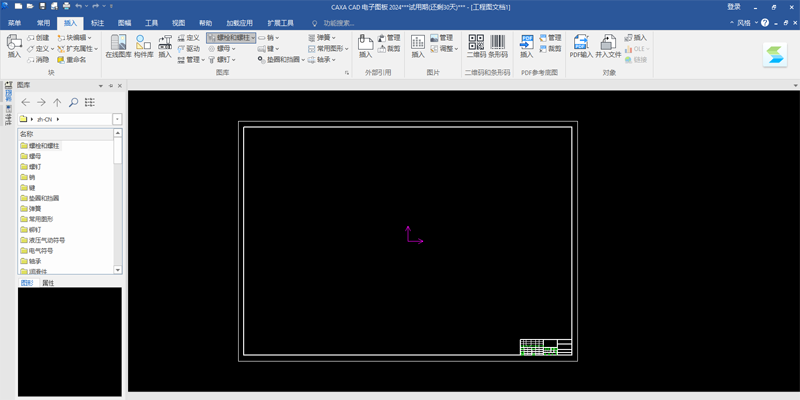

　　21、图库内容更新

　　新增包括锁具、模具、化工行业法兰、船用法兰、压力容器法兰等200多项图符，更新560多项已有图库的数据。

　　目前图库共计57个大类，5500多项图符。

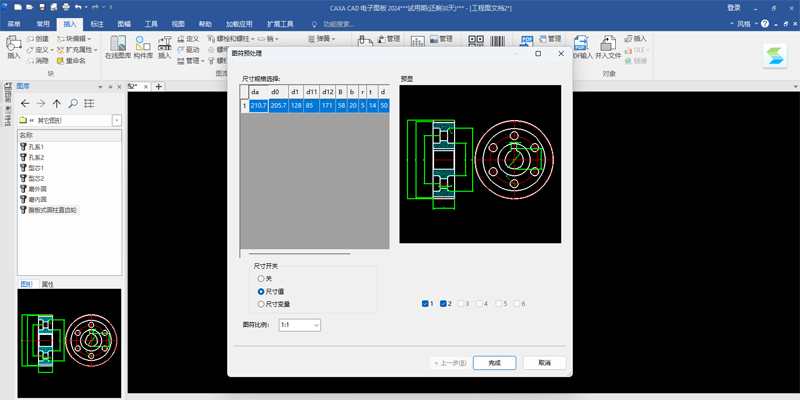

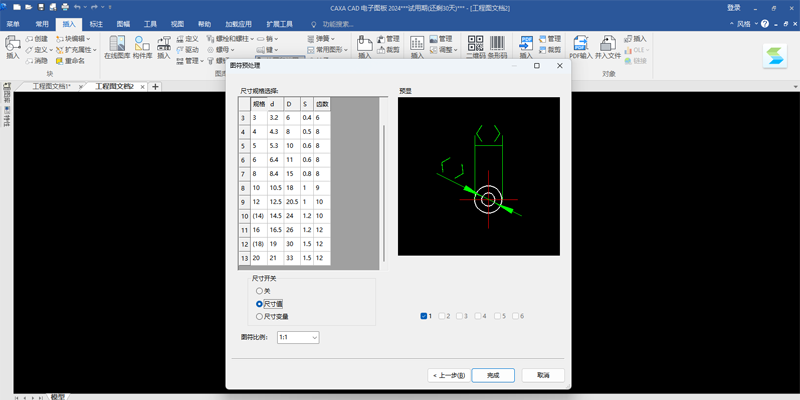

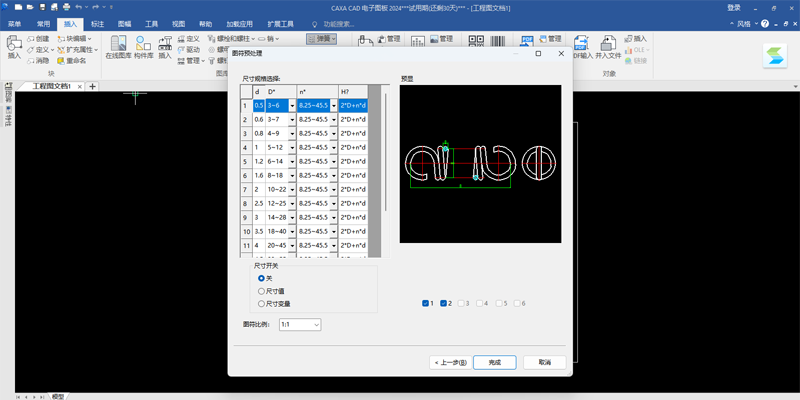

　　22、图库功能优化

　　自定义图符时支持设置默认属性

　　插入图符时块名称优化

　　从图库插入非参数化图符到当前图形中，选中图符在特性面板中可直接显示该图符名称。

　　图库浏览优化

　　地址栏分级目录可直接点击跳转，也可单击下拉菜单跳转到相应子文件夹。返回父目录时自动定位到之前的所选位置。此外，浏览图库目录时还支持使用鼠标的快捷键前进、返回

　　23、设计中心功能优化

　　设计中心中不同类型的内容除支持缩略图模式外，增加了列表显示模式

　　24、新增支持编辑其他CAD创建的OLE对象

　　如通过其他CAD创建并插入到Office等文档中的OLE图形，通过配置后可直接双击后启动电子图板编辑图形。

　　25、支持和其他软件对CAD图形的拷贝

　　在AutoCAD中复制支持直接粘贴到电子图板中。粘贴到AutoCAD中时，可通过调整CopyAsDwg变量值设置支持的AutoCAD版本。

　　通过调整CopyCLSID的值，支持将电子图板图形复制为其他CAD的OLE对象到word等软件中。

　　通过调整CopyGenTmpFile值为1，可将电子图板图形直接复制到solidworks草图中使用。

　　26、打印支持打印区域

　　打印时支持设置可打印区域范围：

　　27、智能打印功能增强

　　进行智能打印时，如果选择输出为PDF文件，可通过选项将所有图形输出多页到一个PDF中。

　　28、PDF输入支持多页

　　输入PDF文件时，可以按住ctrl，依次选择多页一次输入到当前图形中。

　　29、PDF输出增强

　　使用EXB TO PDF打印机输出PDF时，新增多项功能：

　　支持"字体作为填充"，勾选后文字将作为几何图形打印到PDF文件中

　　增加PDFSHX选项，支持设置使用SHX字体输出PDF后的行为

　　使用的字体数据支持以子集的方式嵌入到PDF文件当中，保证显示的一致性

　　新增“PDF打印结果在阅读器中显示”控制选项，打印PDF文件后使用默认的阅读器打开

　　新增“创建图层信息”选项，打印的PDF文件中支持创建元素对应的图层信息

　　30、优化打印输出图片的效果

　　提升EXB TO PNG/JPG/TIF打印输出图片的质量。

　　31、图片功能优化

　　选中插入的图片后，支持通过增加的中间夹点进行不等比例缩放，将光标悬停到任一夹点上，可以通过弹出的菜单使用该夹点创建裁剪边界或缩放。

　　此外，优化了图片操作过程的体验，减少卡顿。

　　32、手绘表格功能增强

　　支持直接选择块导出表格

　　33、优化气泡图功能

　　气泡标注支持直接按Delete删除，其他序号自动重新排序。

　　34、文件比较功能增强

　　增加了全新比较模式，重点优化了对DWG文件中几何数据的比较效果。

　　35、增加布局切换功能

　　新增“CTAB”命令，支持点选或输入布局名称切换当前绘图空间，提升布局较多时的切换操作效率。

　　36、文件列表增强

　　支持设置文件列表中所显示的最近使用文件的个数

　　37、动态输入夹点悬停显示效果优化

　　打开动态输入，并且光标悬停在曲线的夹点上时，会以当前夹点为基点显示曲线当前段的信息。

　　38、自定义功能增强

　　自定义键盘命令、快捷键命令时，新增搜索功能，可快速查找定位到对应的功能。

　　39、增加命令行方式设置系统选项

　　新增命令行方式设置系统选项，可以设置光标状态、选择集模式、文字镜像方式等参数。

　　目前支持命令包括：CursorSize、BigCursor、WinCursor、DragDelayTime、PICKADD、PickStyle、GroupDisplayMode、MIRRTEXT等。

　　40、增加重置设置功能

　　增加独立的CxResetCfg.exe程序，支持将电子图板重置为初始安装状态。使用此程序时建议备份自定义数据如图库、技术要求、模板等，并关闭所有正在运行的电子图板程序。

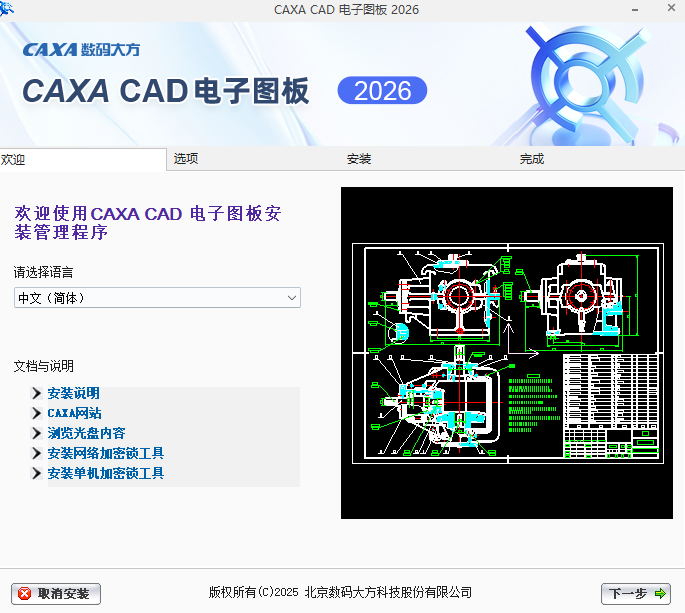

　　41、安装时支持多语言包

　　默认简体、繁体、英文三个语言包全部安装，并支持配置切换当前显示语言。

　　42、异常时支持自动保存文件

　　在程序异常时自动保存所有打开文件，减少数据丢失。

　　43、增加文件存储校检

　　保存EXB文件后增加校验，及时发现存储错误。

　　44、EXB浏览器增加打印功能

　　EXB浏览器中增加“打印”功能，可直接打印打开的EXB文件。

　　45、其他：

　　浏览组件支持直接从内存中加载文件，提升文件安全性

　　解决Win11下画图闪烁等重点兼容性问题

　　46、工艺图表

　　增加英文版

　　模板更新时能够将新增的卡片更新到当前模板，添加续页规则，卡片命名规则

　　卡片借用时支持图片的借用

　　在自动换行时，如果遇到标点符号则将标点符号压缩至上一行结尾处，避免行首是标点符号

　　支持打印区间的设置，如：2-5表示第2页到第5页

　　解决特殊工程符号从知识库插入时乱码的问题

　　矩形气泡增加底色支持

　　支持单元格定义时重定位功能，方便修改

　　尺寸提取时支持选按照尺寸类型排序

　　支持尺寸序号位置更新功能，当图形修改时，序号能跟随尺寸更新位置

　　支持根据配置文件，实现未注公差尺寸实际公差值的自动计算，支持通过配置设置默认是否开启

　　流程图中，支持两行显示

　　关联关系配置时，配置条件支持复制

　　优化文字显示机制，使提取的尺寸、直接输入的尺寸等显示大小一致

　　选择行时支持通过shift键实现多选

　　增加工艺内容校验功能

　　数据转换插件中支持cxp转EXCEL

　　数据转换插件中支持cxp转dwg

　　数据转换插件中支持尺寸输出，可以转换成下游系统识别格式

　　增加日期类域定义功能

　　针对具体单元格，支持计算后数值精度的设置

　　支持表区多行内容的合并，合并时中间可以支持添加字符，如果为空自动跳过

　　对单元格域规则定义时，增加条件判断功能，可以将其他单元格内容设置为条件值，实现大于、等于、小于等条件的判断

　　支持单元格最大数值上限设置，用于单件工时设置等场景
